Основные органы управления и функции микшерного пульта

Фотография пульта очень большая - 2664 Х 2714

Сведения о подключении пригодятся тем, операторам на съемке, кому приходится подключаться к различным микшерным пультам. К примеру, если человек занимается профессиональной видеосъемкой, то он может не знать весь пульт, но подключиться к выходам должен. Понятно, что ди джей с вертушкой для виниловых пластинок подключится к пульту "в момент". Устройство микшкрного пульта неплохо было бы знать и другим участникам торжественных событий и праздничных вечеров. Например, ведущий на корпоративе смог бы сам отстроить свой микрофон.

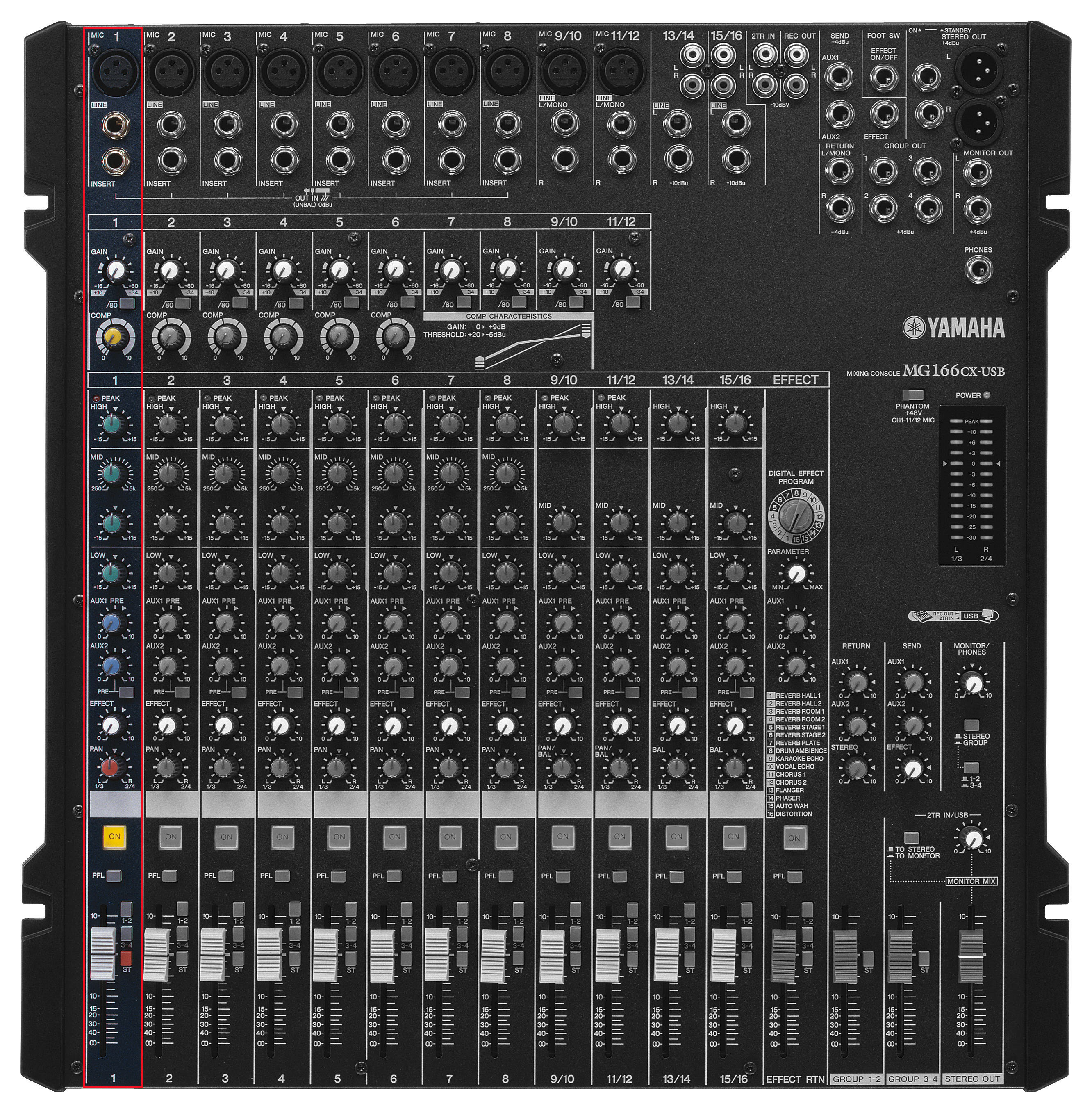

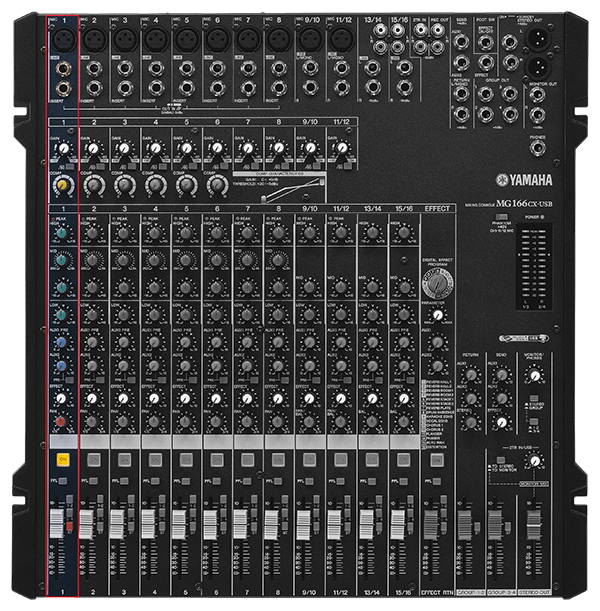

Рассмотрим основные функции и органы управления микшерного пульта на примере YAMAHA MG166CX.

Этот пульт имеет 8 микрофонных каналов, которые могут использоваться как инструментальные:

два универсальных канала, которые можно использовать как микрофонные, так и в качестве сдвоенных линейных, для подключения стереосигналов (например, MD проигрывателя):

и два стереоканала:

так же этот пульт имеет встроенный блок эффектов:

встроенные компрессоры в микрофонных каналах, 2 AUX шины, 2 подгруппы и параметрическую регулировку средних частот в микрофонных каналах. Весьма обширный арсенал для его цены!

Что такое микшерный пульт? Грубо - это набор входных каналов (линеек), позволяющий обработать, смешать и направить сигнал на один или несколько выходов в нужной пропорции. Рассмотрим входной канал поближе (на примере микрофонного, как самого насыщенного функциями):

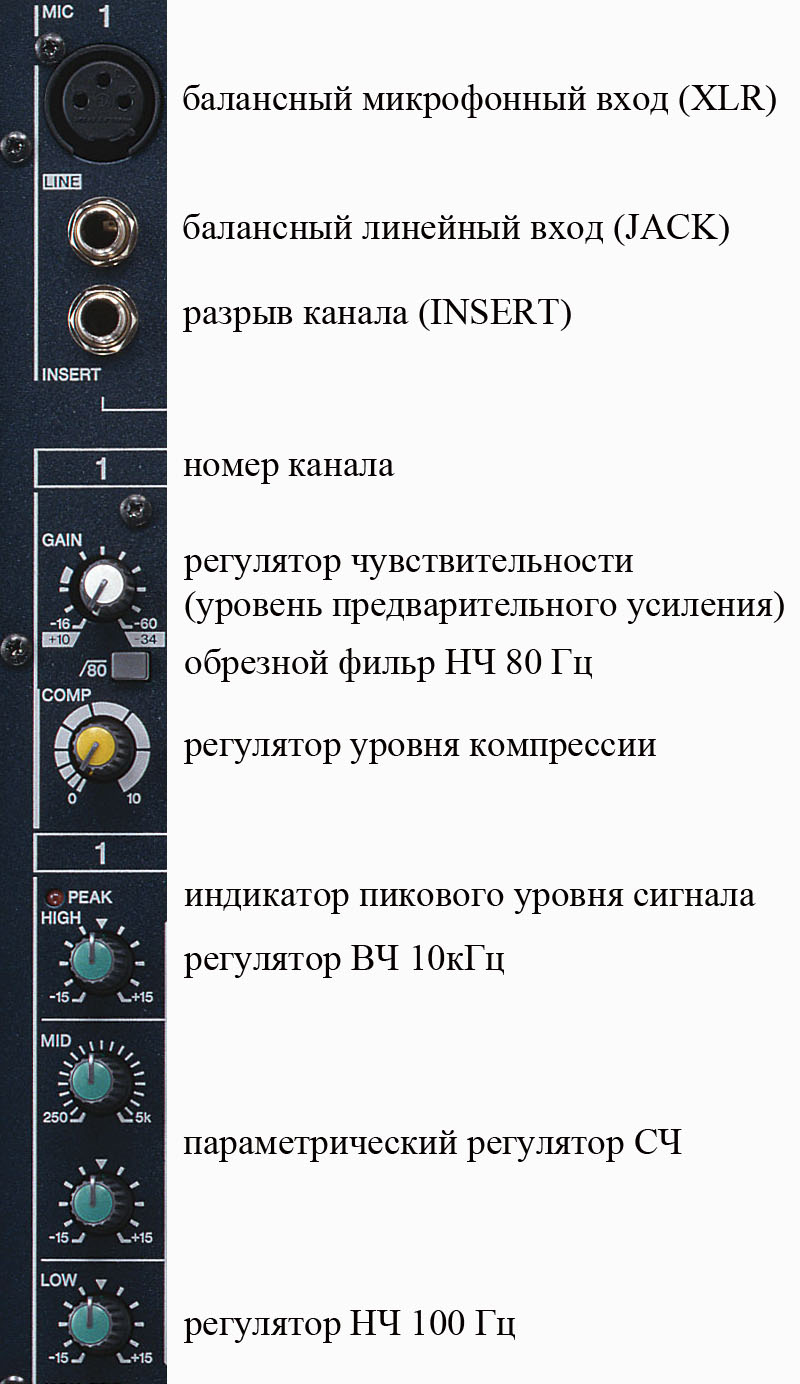

Итак, входной канал это:

Балансный микрофонный вход - это 3х пиновый типовый разъем XLR-папа (в народе - канон), для подключения микрофонов.

Балансный линейный вход - это джековый симметричный (не путать со стерео) разъем, для подключения музыкальный инструментов и других источников сигнала.

Разрыв канала (INSERT) - это джековый разъем, для подключения внешних приборов обработки в разрыв между темброблоком и мастер регулятором уровня канала. Обычно используется для подключения приборов динамической обработки сигнала (компрессор, гейт и тд.). Распайка этого разъема не у всех производителей одинакова, у YAMAHA она выглядит так: кончик джека (TIP) - посыл сигнала (выход), кольцо (RING) - возврат сигнала (вход), земля (SLEEVE) - общий контакт. Джековый разъем сокращенно называют TRS, как аббревиатуру от TIP, RING, SLEEVE.

Номер канала - порядковый номер, по которому определяется, в какой именно канал подается сигнал.

Регулятор чувствительности (GAIN) - это параметр предварительного усиления входного сигнала. ВАЖНО! Чувствительность должна быть выставлена таким образом, чтобы при нажатой кнопке PFL (PreFaderLevel) индикаторы сигнала показывали уровень 0 Дб при рабочем уровне входного сигнала. Не допускайте переусиления или недоусиления сигнала. Как правило, это видно по гребенкообразному положению мастер регуляторов каналов.

Обрезной фильтр НЧ - используется для удаления суб низких частот из входящих сигналов для повышения разборчивости.

Регулятор уровня компрессии - изменяет количество динамического эффекта "компрессор" в канале. Используется для "уплотнения" слабых сигналов, сжимая динамический диапазон, но повышая уровень сигнала.

Индикатор пикового уровня - указывает на повышенный уровень входного усиления (чувствительности).

Регулятор ВЧ - корректирует уровень высоких частот (10 кГц) входного сигнала от -15 до +15 Дб.

Регулятор СЧ - корректирует уровень средних частот. Верхняя ручка изменяет частоту от 250 до 5кГц, нижняя уровень этой частоты от -15 до +15 Дб.

Регулятор НЧ - корректирует уровень низких частот (100 Гц) входного сигнала от -15 до +15 Дб.

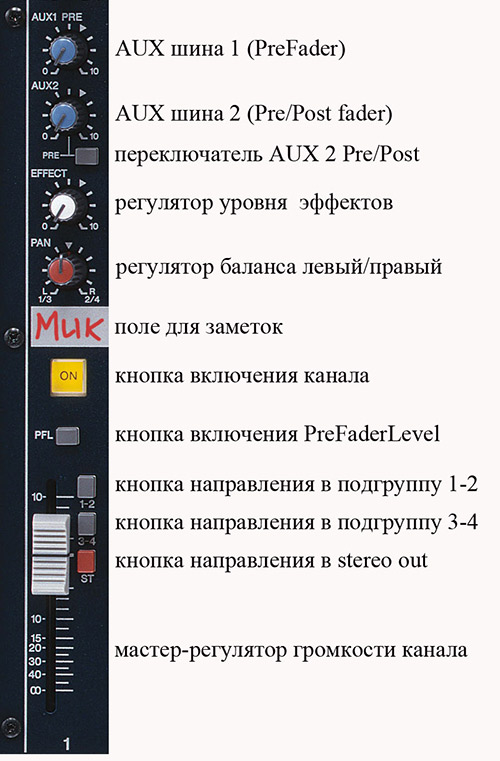

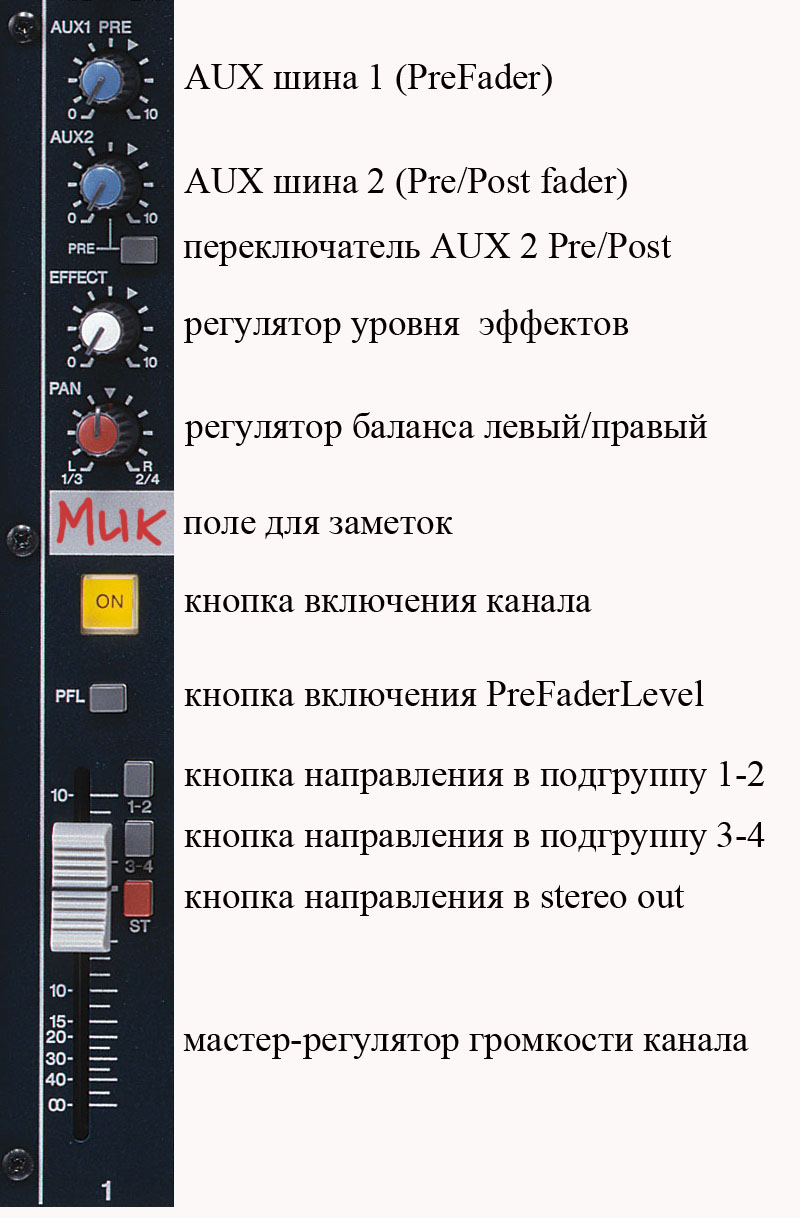

AUX шина 1 (Pre fader) - регулятор уровня сигнала, направляемого в универсальную шину AUX 1. Не зависит от положения регулятора общей громкости. Чаще всего используется для направления звука в мониторы.

AUX шина 2 (Pre/Post fader) - регулятор уровня сигнала, направляемого в универсальную шину AUX 2. Может не изменяться/изменяться в зависимости от уровня общей громкости канала. Используется для мониторинга (Pre) или посыла на внешнюю обработку (Post).

Переключатель AUX 2 - меняет параметр Pre/Post шины AUX 2.

Регулятор уровня эффектов - изменяет количество обработки входного сигнала встроенным блоком эффектов.

Регулятор баланса - позволяет направить сигнал в левый или правый канал звуковой системы.

Кнопка включения канала - позволяет замьютировать канал одним нажатием. Отключается как мастер выход, так и префейдер выход на AUX. В нажатом положении подсвечивается желтым светодиодом.

Кнопка включения PreFaderLevel - служит для настройки чувствительности канала.

Кнопка направления в подгруппу 1-2 - служит для группировки каналов, что дает возможность регулировать громкость нескольких каналов одним фейдером. Удобно при работе с группой вокалистов или озвучке ударной установки.

Кнопка направления в подгруппу 3-4 - см выше.

Кнопка направления в Stereo Out - направляет сигнал в шину главного выхода пульта. Очень коварная кнопка, если забыть ее нажать - можно очень долго искать неисправность колонок, усилителей и тд.

Мастер-регулятор - задает уровень громкости канала в общем миксе. Для нормальной работы - должен быть установлен на уровне 0 Дб.

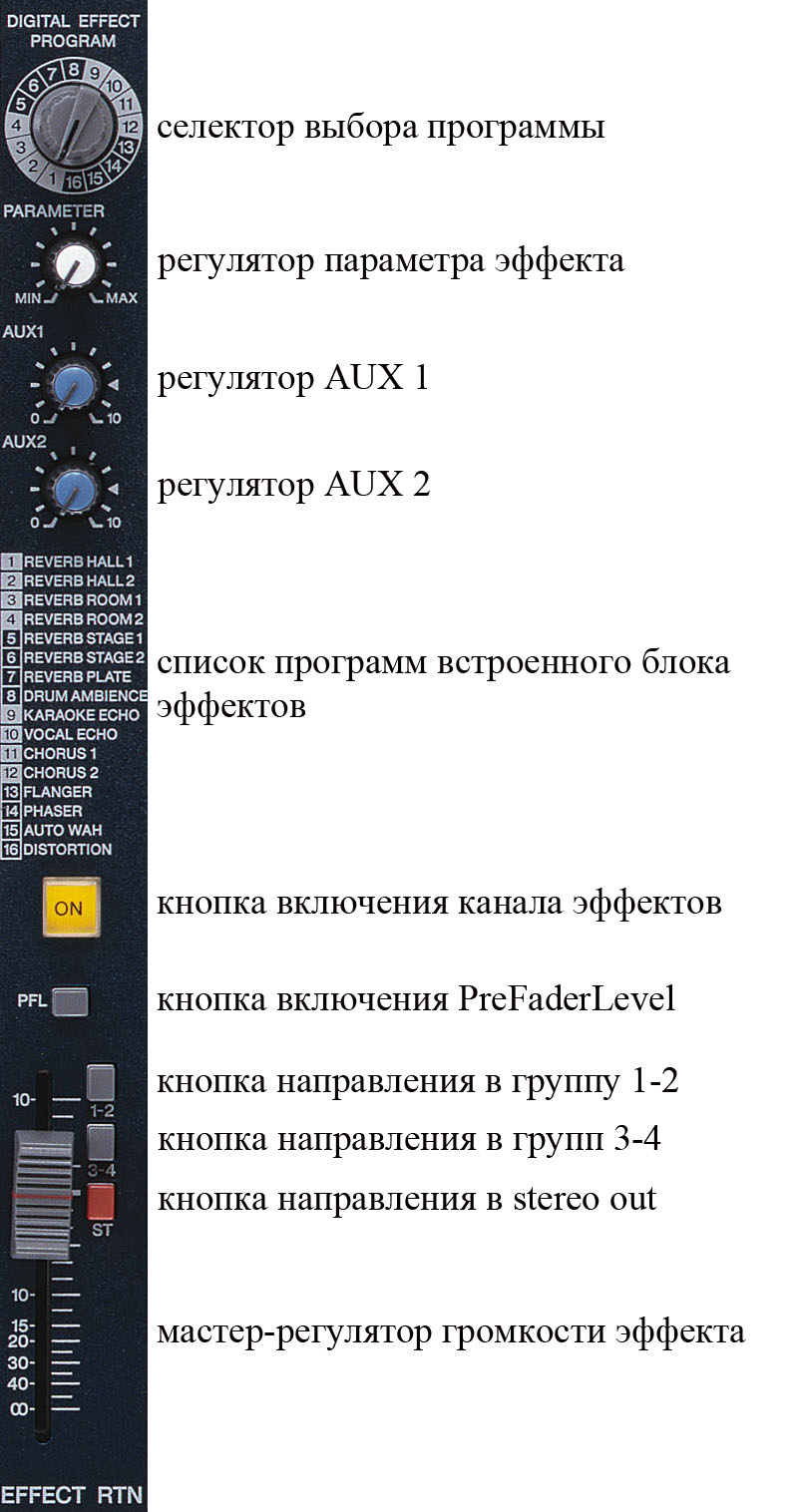

C входным каналами разобрались. Перейдем к блоку эффектов. У всех микшеров он выглядит по разному, но принцип работы идентичен.

Селектор выбора программ - выбирает используемый тип обработки сигнала.

Регулятор параметра эффекта - отвечает за качественную характеристику эффекта, например количество повторов дилея или длинну "хвоста" холла.

Регулятор AUX 1 - направляет эффект в универсальную шину AUX 1. Очень полезная функция, если вокалист привык слышать из мониторов свой голос в обработаном виде.

Регулятор AUX 2 - см выше.

Список программ встроенного блока эффектов - выберите подходящий вам эффект вращением селектора выбора программ.

В остальном канал блока эффектов идентичен микрофонному каналу.

• Reverb Hall 1
• Reverb Hall 2
• Reverb Room 1
• Reverb Room 2
• Reverb Stage 1
• Reverb Stage 2
• Reverb Plate
• Drum Ambience
• Karaoke Echo
• Vocal Echo
• Chorus 1
• Chorus 2
• Flanger
• Phaser
• Auto WAH
• Distortion

Современные Ди Джеи, освоили микшерные пульты почти так же хорошо, как звукорежиссёры, они не олько миксуют музыку на вечеринках, но и сводят свои собственные композиции. Товарищи музыканты! Не забудьте о своем сайте и закажите профессиональное продвижение сайта на безграничных просторах интернета. Помните, хорошо раскрученные позиции сайта, это прежде всего ваша денежная прибыль от зазказов

Настройка микшерного пульта и подготовка его к работе

Далеко н все Ди джеи смогут вывести качественный звук с пульта и записать его. В силу многих причин, новоявленные звукорежиссеры сразу вклиниваются в процесс работы и минимальных знаний им хватает для проведения вечера или банкета, и поэтому мы часто слышим на таких записфх в видео, свистящий микрофон или перегруз на звуке в колонках.

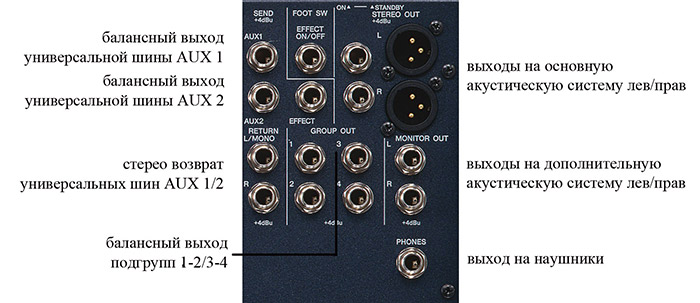

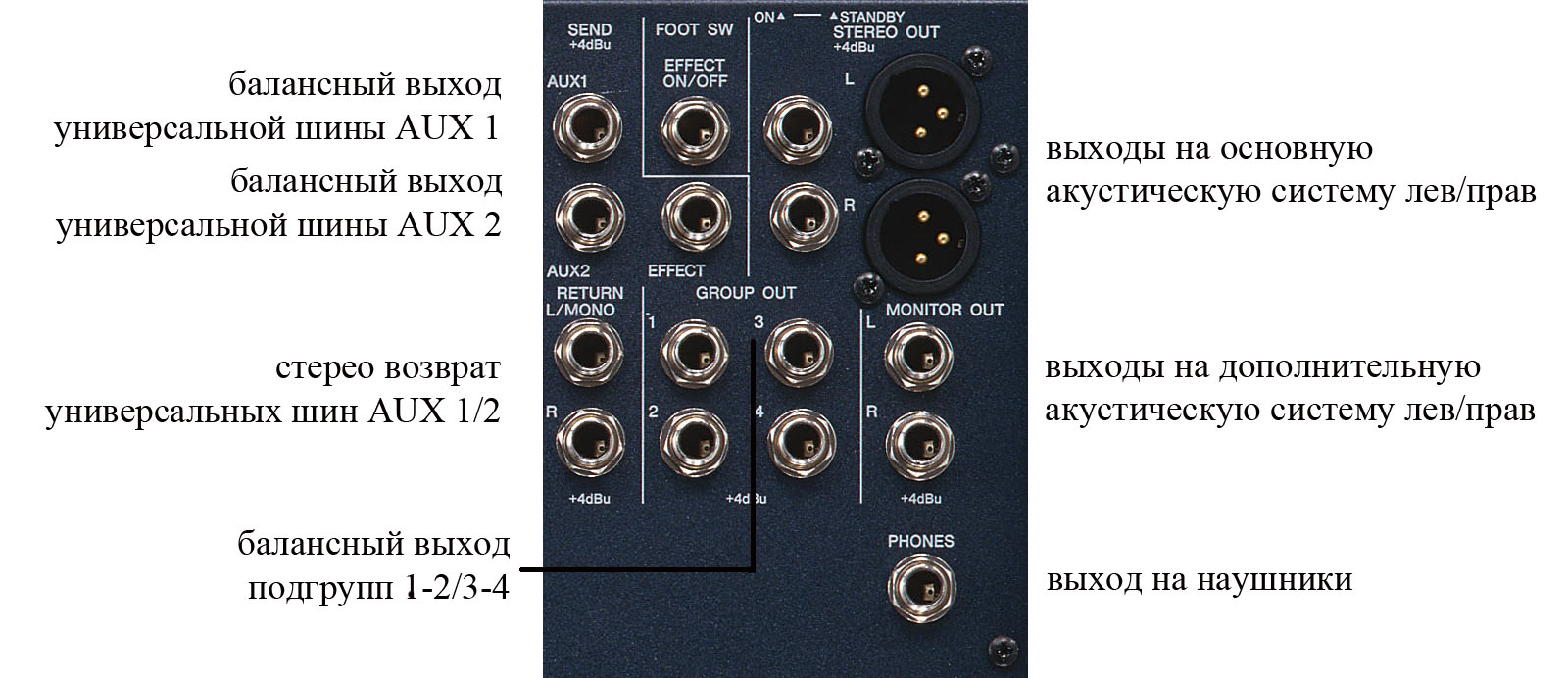

STEREO OUT - самый главный выход пульта. Сюда подключаются кабели, идущие в акустическую систему, кроссовер или усилитель. Кабели должны быть балансные, хорошего сечения, дабы избежать помех и потерь основного сигнала. В данном микшере выходы продублированы балансными джеками для удобства подключения акустической системы.

Monitor out - дополнительный стерео выход. Используется для подключения контрольных мониторов или записывающих устройств. Так же можно использовать для соединения нескольких микшерных пультов в цепь.

Phones - выход для подключения наушников. В большинстве пультов выполнен разъемом 6,3 jack. При использовании наушников с мини-джеком необходимо использовать переходник.

Group out - балансные выходы шины Group 1-2/3-4. Используются для подключения записывающих устройств или для оперативной регулировки уровня сгруппированных сигналов одним фейдером.

Aux send - балансные выходы шины AUX. Используются для подключения сценических мониторов или внешней обработки.

Aux return - балансные входы шины AUX. Используются для возврата обработанного сигнала с шины AUX. Может оптравляться как в Stereo out, так и в шины AUX. Так же может использоваться для подключения внешнего сигнала с проигрывателя или другого микшерного пульта.

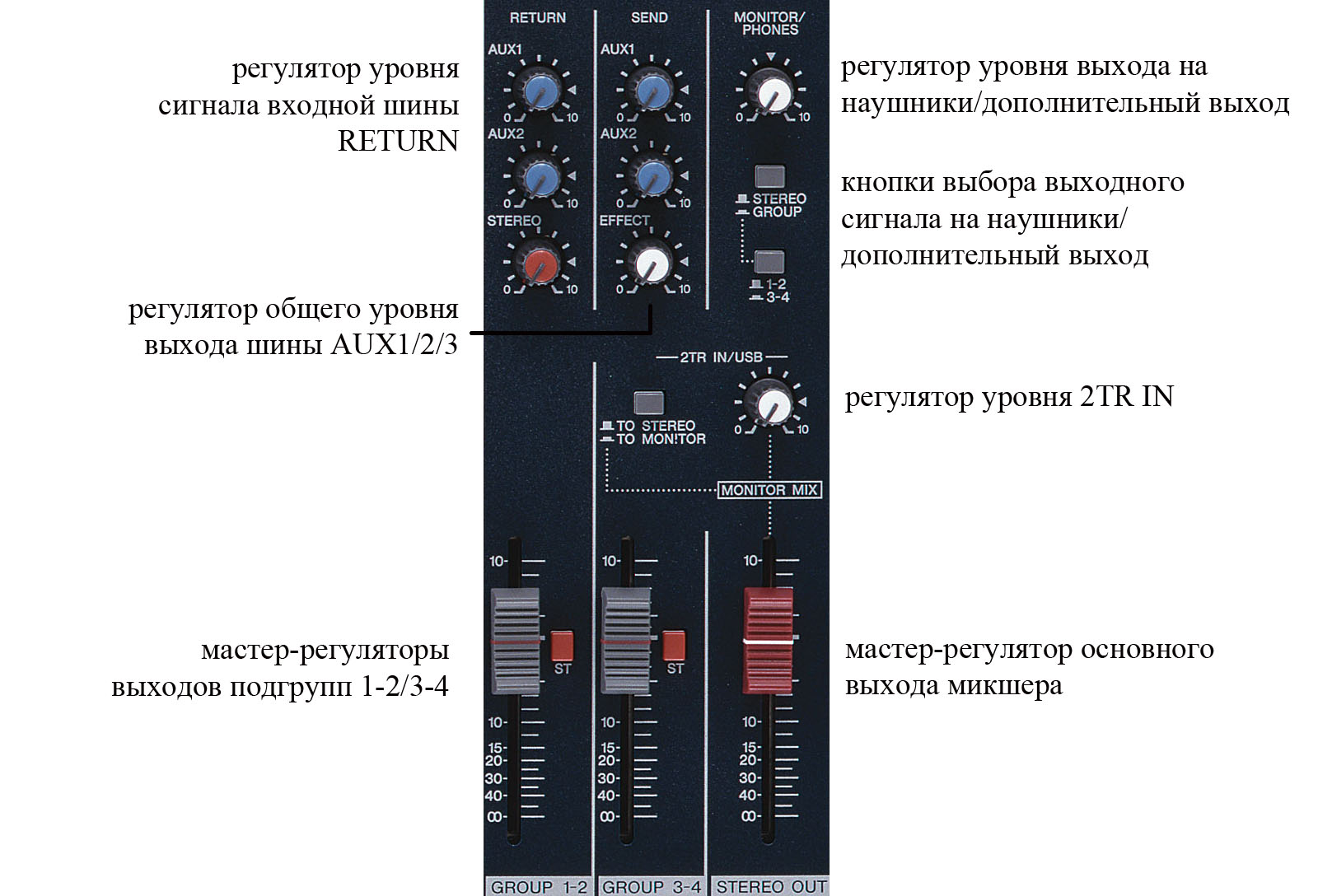

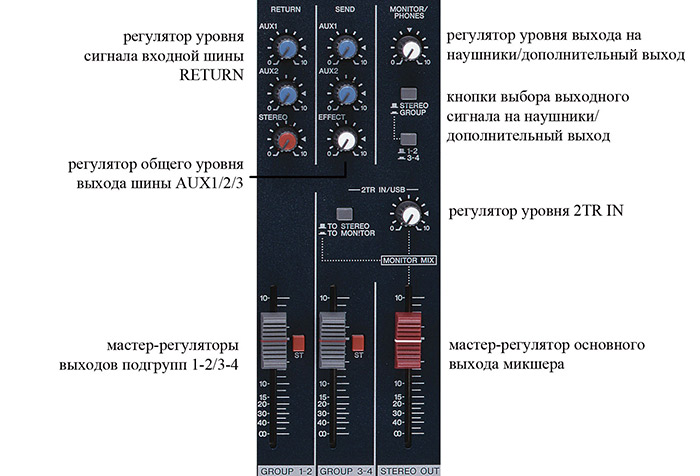

Нижняя часть мастер-секции представляет из себя набор регуляторов входов/выходов верхней части мастер-секции. Стоит обратить внимание, что сигнал групп 1-2/3-4 можно отправить в Stereo out, что дает возможность изменить громкость сразу нескольких каналов, собранных в группу, в общем миксе!
